DJI O4 Ground Station — Sağlam Geniş Alan İletişim Sistemi
DJI O4 Ground Station
Sinyal sınırlarını aşmak için tasarlanan DJI O4 Ground Station, 12 antenli dizisi ve otomatik çoklu bant seçimi ile güvenilir, kesintisiz video iletimi sağlar. Yeni Gateway Modu, konuşlandırma engellerini aşmak için doğrudan FlightHub 2'ye bağlanırken; Relay Modu çevrimdışı bölgelerde menzili genişletir. Bakım gerektirmeyen tasarımı sayesinde 7/24 gözetimsiz operasyonları destekler.
Daha Uzağa Ulaşın, Farkındalığınızı Koruyun
DJI O4 Ground Station, kurumsal insansız hava aracı operasyonlarında sinyal sınırlarını aşmak üzere geliştirilmiş, sahaya konuşlandırılabilir bir yer istasyonudur. 12 antenden oluşan dizisi ve otomatik çoklu bant seçimi ile yoğun kentsel engellere rağmen güvenilir, akıcı video iletimi sağlar. Yeni Gateway Modu, istasyonu DJI Dock 3'ün yakınlık kısıtlarından kurtararak doğrudan FlightHub 2'ye bağlanmasını sağlarken; Relay Modu, çevrimdışı vadiler veya ağır sinyal engeli olan kentsel alanlarda menzili genişletir. Fanla soğutma gerektirmeyen, kendi kendini kurtarma mekanizmasına sahip bakımsız tasarımı sayesinde 7/24 gözetimsiz operasyonları destekler.
Öne Çıkan Özellikler
Yüksek Performanslı RF Ünitesi
Yüksek çıkış gücüne sahip RF ünitesi, sinyal penetrasyonunu ve kapsama alanını önemli ölçüde artırarak yoğun kentsel engeller arasında bile güvenilir bağlantılar sağlar. Optimize edilmiş sinyal-gürültü oranı (SNR), karmaşık elektromanyetik ortamlarda dahi kullanılabilir sinyalleri geri kazanarak alıcı hassasiyetini artırır.
Çok Yönlü Yüksek Kazançlı Anten
Yatay ve dikey polarizasyona sahip 12 dahili ve harici anten kullanan O4 Ground Station, her yönden yüksek kazançlı kapsama sağlar. Hava aracının konumundan bağımsız olarak sinyali sürekli ve kararlı biçimde yakalayarak geniş alan operasyonlarında kesintisiz bir iletişim bağlantısının sürdürülmesine yardımcı olur.
Otomatik Çoklu Bant Seçimi
Yoğun kentsel RF ortamlarında gezinmek için O4 Ground Station; sub2G, 2.4 GHz, 5.2 GHz, 5.8 GHz ve diğer bantlar arasında otomatik olarak geçiş yaparak girişimi aşmaya yardımcı olur. Bu sayede net, takılmasız bir video akışı sunulur ve DJI Matrice 400 ile eşleştirildiğinde 40 km'ye kadar iletim menzili desteklenir.
5 Sistem, 19 Frekanslı GNSS
Entegre yüksek kazançlı RTK modülü, beş küresel uydu sistemi genelinde 19 frekansı takip eder. Kentsel kanyonlar veya sık ağaç örtüsü gibi zorlu, kısmen engellenmiş ortamlarda dahi uydu sinyallerini hızla yakalar. Bu sayede uçuş operasyonlarını güvence altına alan kesintisiz, santimetre seviyesinde konumlama verisi sağlanır.

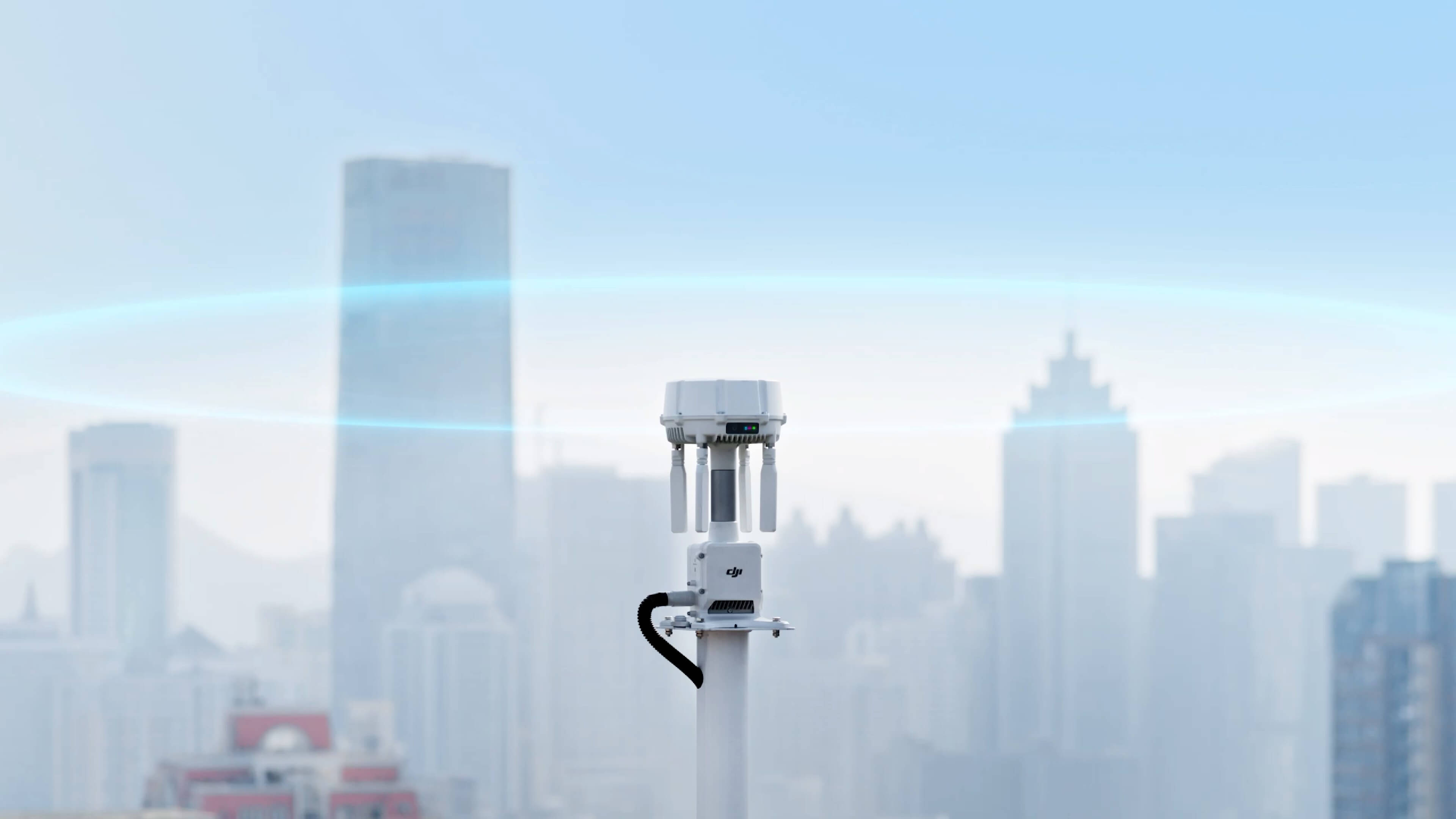

Gateway Modu: Geniş Kapsama Alanı
Gateway Modunda DJI O4 Ground Station, Ethernet veya DJI Cellular Dongle 2 üzerinden doğrudan DJI FlightHub 2'ye bağlanarak düşük gecikmeli, yüksek bant genişlikli video akışı sunar. Bu, istasyonu DJI Dock 3'ün yakınlık kısıtlarından kurtararak kapsama alanını 30 km'ye kadar genişletmesine olanak tanır.
Doğrudan Ağ Bağlantısı
Gateway Modunda O4 Ground Station, Ethernet veya DJI Cellular Dongle 2 aracılığıyla doğrudan DJI FlightHub 2'ye bağlanarak düşük gecikmeli, yüksek bant genişlikli video akışı sağlar. Bu bağlantı, istasyonu DJI Dock 3'ün yakınlık kısıtlarından kurtarır.
Hassas Konuşlandırma için Sinyal Haritası
Uçuş sonrasında FlightHub 2, zayıf kapsama bölgelerini görsel olarak vurgulayan bir Sinyal Haritası oluşturmak için uçuş verilerini kullanır. Bu, operatörlerin yer istasyonlarını daha hassas şekilde konumlandırmasına ve iletişim bağlantılarını güçlendirmesine yardımcı olarak genel uçuş güvenliğini artırır.

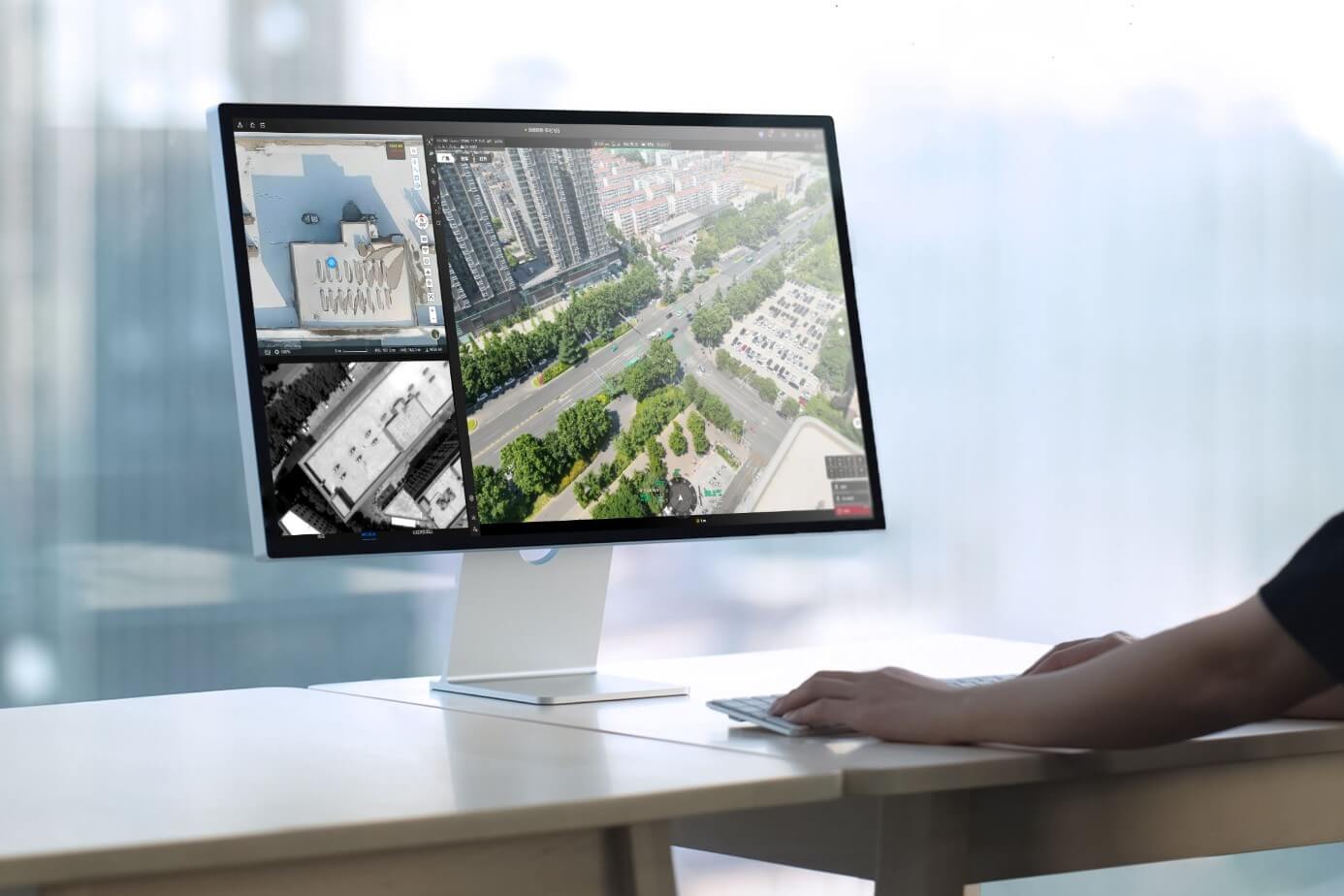

Çevik Kontrol için Sanal Kokpit
Gateway Modunda operatörler, hava aracını uzaktan kontrol etmek için FlightHub 2 Sanal Kokpit'i kullanabilir. Yer istasyonunun kapsama alanı içinde pilotlar, önceden tanımlı rotaları manuel olarak geçersiz kılarak çok noktalı görev gereksinimlerine hızlı ve esnek şekilde yanıt verebilir.

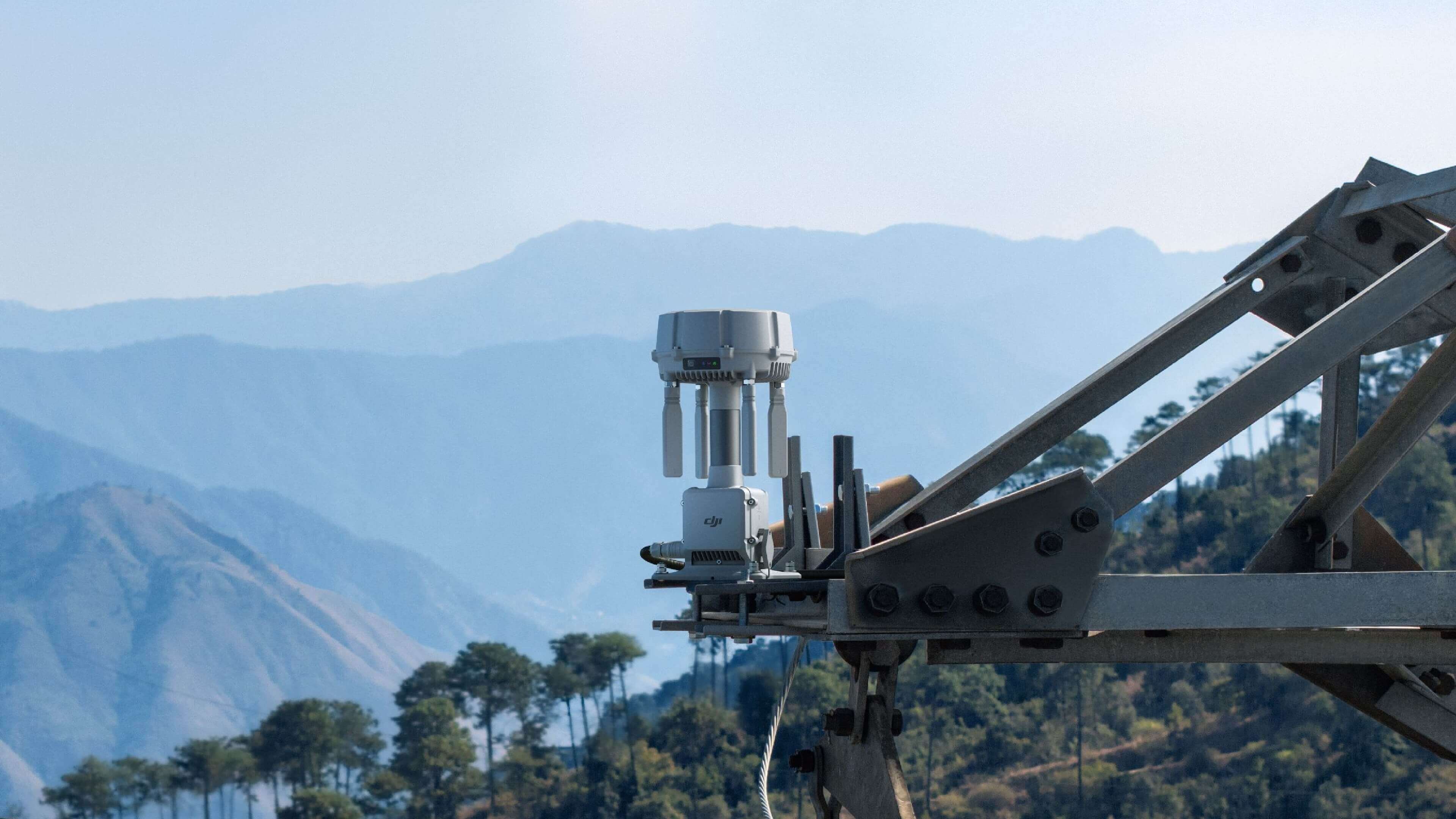

Relay Modu: Çevrimdışı Menzil
DJI O4 Ground Station, D-RTK 3 Relay Sabit Konuşlandırma Versiyonu'nun işlevlerini miras alır. Vadiler veya ağır sinyal engeli olan kentsel ortamlar gibi çevrimdışı bölgelerde operatörler Relay Moduna geçerek istasyonu yüksek bir noktaya konumlandırabilir ve hava aracının video iletim menzilini genişletebilir.
Daha Yüksek Kullanım için Çoklu Cihaz Rotasyonu
Sinyal menzili içindeki uzaktan kumandalar veya DJI Dock'lar, O4 Ground Station'a uzaktan bağlanıp tarayabilir. Bu, tek bir istasyonun farklı hava araçlarına sırayla hizmet vermesine olanak tanıyarak hızlı devir teslimleri ve daha yüksek donanım kullanım oranı sağlar.

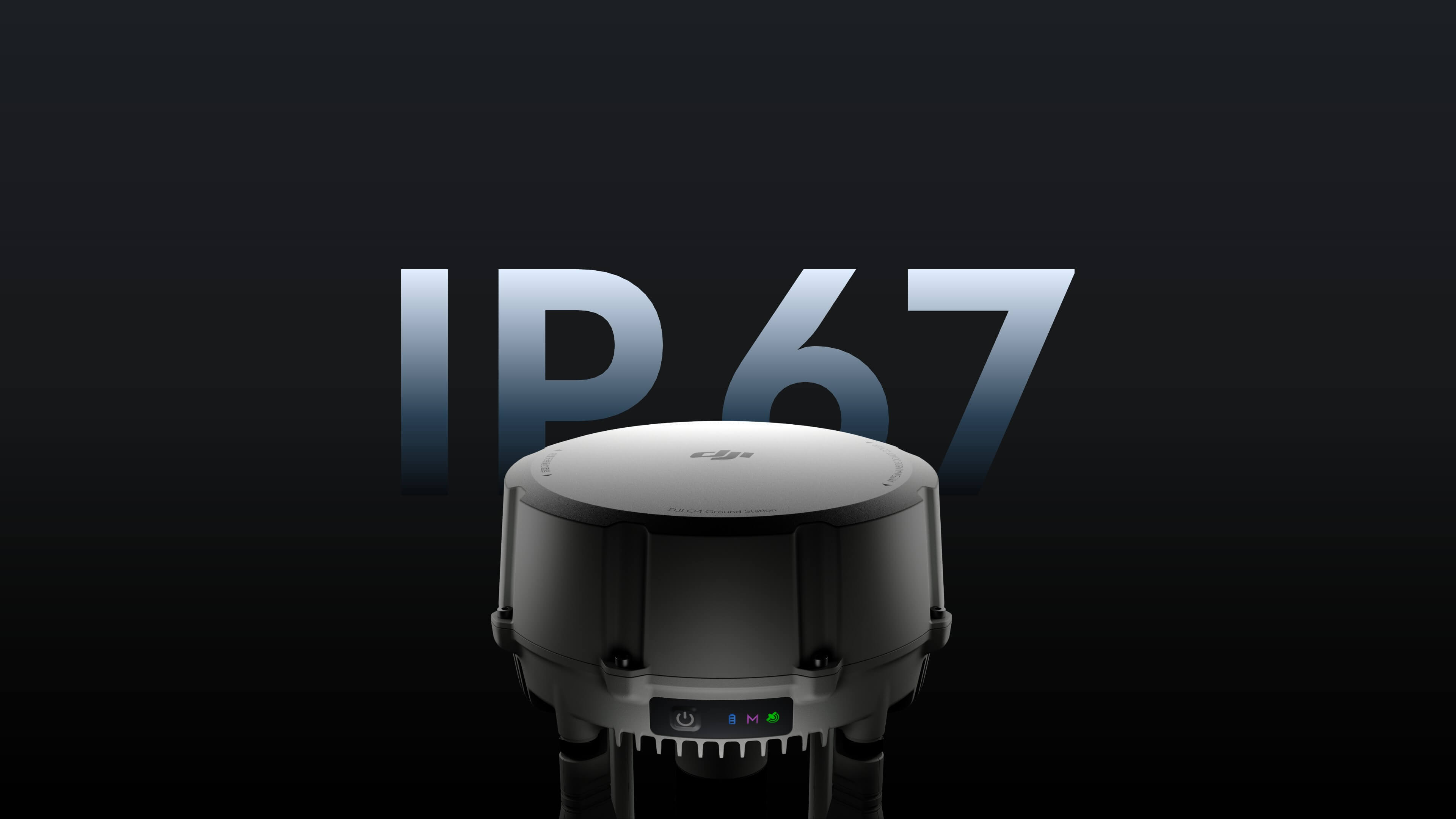

Her Türlü Hava Koşuluna Dayanıklılık
IP67 koruma sınıfı su ve toza karşı koruma sağlarken, O4 Ground Station -40°C ile +55°C arasındaki sıcaklıklarda güvenilir şekilde çalışır. Bu sağlam yapı, zorlu açık hava iklimlerinde kesintisiz, gözetimsiz operasyonları destekler. Özel yıldırım koruma bileşenleri ve topraklama tasarımı EN/IEC 61643-21 Kategori C standardını karşılayarak, istasyonun dağlar veya iletim kuleleri gibi yüksek açık hava noktalarına konuşlandırılması durumunda yıldırım hasarı riskini azaltmaya yardımcı olur. Fansız pasif soğutma ve kendi kendini kurtarma mekanizması, istasyonun güç kesintileri veya yazılım anormalliklerinden sonra otomatik olarak çalışmaya devam etmesini sağlar. Bu bakım gerektirmeyen tasarım, manuel sahada yeniden başlatma ihtiyacını azaltarak arıza giderme seyahatlerini ve operasyonel maliyetleri düşürür. Gateway Modunda O4 Ground Station akıllı güç yönetimi özelliğine sahiptir: bağlı hava aracı olmadığında otomatik olarak uyku moduna geçer ve bekleme durumunda yalnızca 7 W çeker. Şebeke dışı ortamlar için istasyon, DJI Power güneş enerjisi çözümlerine veya üçüncü taraf fotovoltaik sistemlere bağlanarak uzak bölgelerde uzun süreli operasyonları destekler.

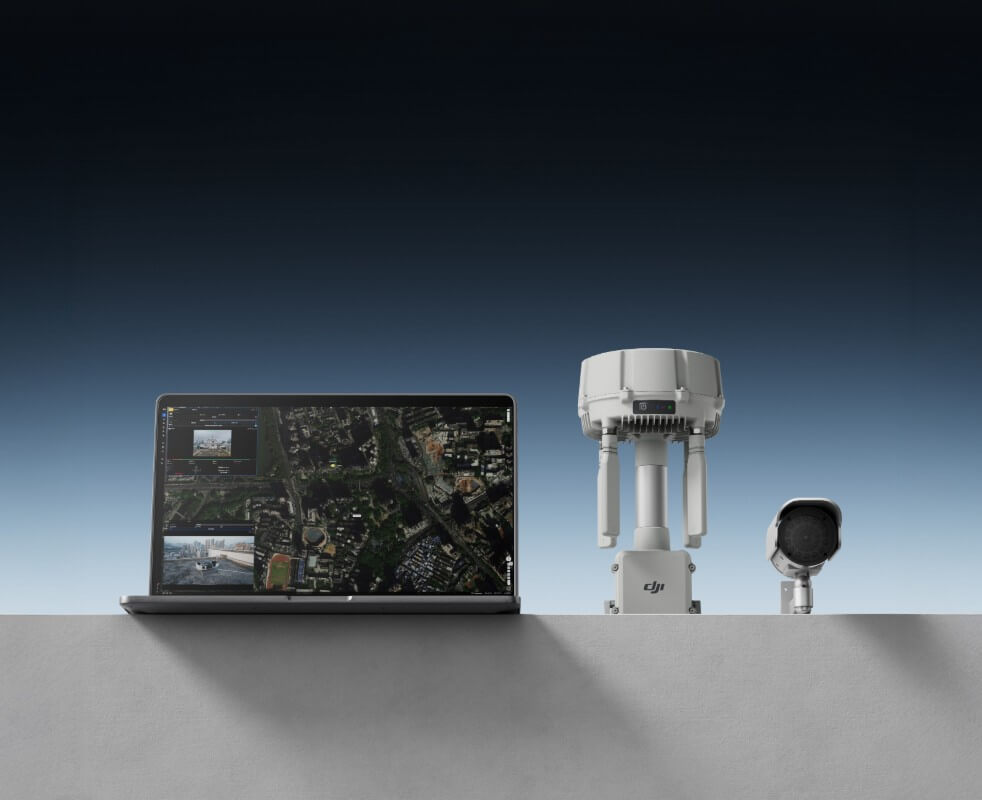

Birleşik Görsel Yönetim ve Açık Ekosistem
O4 Ground Station, dörde kadar standart IP kamerayı entegre eder. ONVIF ve GB/T 28181 protokollerini kullanarak canlı görüntüyü doğrudan DJI FlightHub 2'ye aktarır ve yer değiştirme tespiti gibi yerel kamera uyarılarını senkronize eder. FlightHub 2 ayrıca bağlı kameraların uzaktan PTZ (Pan/Tilt/Zoom) kontrolünü sağlayarak operatörlere operasyon alanının merkezi ve kapsamlı bir görünümünü sunar. Yeni MQTT tabanlı ESDK 2.0 ve Cloud API, entegrasyonu kolaylaştırarak geliştiricilerin sektöre özel, özelleştirilmiş çözümler oluşturmasına imkân tanır. MQTT protokolü üzerinden istasyon, üçüncü taraf Remote ID veya ADS-B alıcılarına bağlanabilir. Bu, yakındaki insansız ve insanlı hava araçlarının gerçek zamanlı farkındalığını sağlayarak DJI Dock 3 çevresindeki hava sahasını proaktif olarak korur.
Desteklenen Modeller
| Mod | Uyumlu Platformlar |
|---|---|
| Gateway Modu | DJI Dock 3 |
| Relay Modu* | DJI Dock 3, DJI Matrice 400, DJI Matrice 4E, DJI Matrice 4T, DJI Matrice 4D / 4TD (DJI RC Plus 2 Enterprise ile) |
GNSS Alıcısı
| Özellik | Değer |
|---|---|
| Desteklenen Uydu Sistemleri | GPS: L1C/A, L2C, L5; BDS: B1I, B2I, B3I, B1C, B2a, B2b; GALILEO: E1, E5a, E5b, E6; GLONASS: L1, L2; QZSS: L1C/A, L2C, L5; L-Band |
| Tekli Nokta Doğruluğu (Kalibrasyonsuz) | Yatay: 1.5 m RMS | Dikey: 3.0 m RMS |
| Uydu Tabanlı Diferansiyel Doğruluk | Yakınsama: 20 dk | Yatay: 30 cm RMS | Dikey: 40 cm RMS |
| Network RTK Kalibrasyonu | Yatay: 1.0 cm RMS + 1 ppm | Dikey: 3.0 cm RMS + 1 ppm |
Video İletim Sistemi
| Özellik | Değer |
|---|---|
| Sistem | DJI O4 Enterprise Gelişmiş Video İletim Sistemi |
| Çalışma Frekansları ve EIRP | 902-928 MHz <30 dBm (IC); 1.430-1.444 GHz <35 dBm (SRRC); 2.400-2.4835 GHz <33 dBm (IC), <20 dBm (CE/SRRC/MIC); 5.150-5.250 GHz <23 dBm (IC/CE); 5.725-5.850 GHz <33 dBm (IC), <14 dBm (CE), <30 dBm (SRRC) |
| Maks. İletim Mesafesi — Matrice 400 | 40 km (IC) | 25 km (SRRC) | 25 km (CE) |
| Maks. İletim Mesafesi — Diğer Hava Araçları | 30 km (IC) | 18 km (SRRC) | 18 km (CE) |
| Maks. İletim Mesafesi — Relay Modu | 3 km'ye kadar (IC) | 1 km'ye kadar (CE) |
| Anten Konfigürasyonu | OcuSync 4 Pro harici yönlü anten × 4; OcuSync 4 Pro dahili yönlü anten × 8 |
| Anten MIMO | 2T4R (2.4G/5.2G/5.8G); 2T2R (Sub2G) |
| Ağ Erişimi — Ethernet | ≥100 Mbps bant genişliği, ≤100 ms gecikme |
| Ağ Erişimi — 4G | DJI Cellular Dongle 2 gerektirir (ayrıca satılır) |
Elektriksel Özellikler
| Özellik | Değer |
|---|---|
| Güç Arayüzü | Ethernet Portu (PoE); WAN: PoE-in; LAN: PoE-in |
| Ethernet Kablosu Gereksinimi | Cat 6 veya üzeri, dış mekân tipi, su geçirmez; maks. 100 m uzunluk; 5.5-6.5 mm çap |
| Maks. Güç Tüketimi (Gateway Modu) | 65 W (tipik 17.1 W) |
| Düşük Güç Modu (Gateway) | 7 W |
| Maks. Güç Tüketimi (Relay Modu) | 65 W (Dock 3/M4 serisiyle tipik 31.7 W, Matrice 400 ile tipik 37.9 W) |
| Desteklenen Güç Kaynağı — Tip 4 (PoE++) | 52-57 V çıkış, maks. 99.9 W; -40 ile 55°C |
| Desteklenen Güç Kaynağı — Tip 3 (PoE++) | 50-57 V çıkış, maks. 60 W; -30 ile 55°C |
| Desteklenen Güç Kaynağı — Tip 2 (PoE+) | 50-57 V çıkış, maks. 30 W; -20 ile 55°C |
| Yedek Batarya | LiPo, 3250 mAh, 23.4 Wh |
| Yedek Batarya Çalışma Süresi | ~45 dk (Gateway Modu) | ~30 dk (Relay Modu) |
| Yedek Batarya Şarj Süresi (65W) | ~2.5 saat |
| Tam Batarya Çalışma Süresi (Gateway) | ~2 saat |
Fiziksel ve Çevresel Özellikler
| Özellik | Değer |
|---|---|
| Ethernet Aşırı Gerilim Koruması | WAN/LAN toplamda 10kA'ya kadar; RJ45 1.5kA (8/20μs); EN/IEC 61643-21 Kategori C |
| Çalışma Sıcaklığı (Tip 4 Güç) | -40°C ile 55°C |
| Çalışma Sıcaklığı (Tip 3 Güç) | -30°C ile 55°C |
| Çalışma Sıcaklığı (Tip 2 Güç) | -20°C ile 55°C |
| PoE Otomatik Uyanma | Tip 2 ve üzerinde desteklenir |
| Soğuk Havada Isıtmalı Başlatma | 60W+ PoE ile -40°C ile -20°C arası (Tip 3+) |
| Maksimum İrtifa | 6000 m |
| Koruma Sınıfı | IP67 |
| Darbe Koruması | IK07 |
| Boyutlar (U×G×Y) | 170×170×352 mm |
| Ağırlık | 2.68 kg |
| Montaj | Dübel montaj φ6×70 mm | M6 vida montajı, 60 mm delik merkez aralığı |
Yazılım Desteği
| Özellik | Değer |
|---|---|
| Uygulama | DJI Enterprise app |
| Bulut Platformu | FlightHub 2; FlightHub 2 On-Premises; FlightHub Sync; DJI Cloud API |
| Harici Cihaz Desteği | ONVIF ve GB/T 28181 protokolleri; eşzamanlı 4 adede kadar 1080p H.264 video akışı |
| Açık Ekosistem | ESDK 2.0 |
DJI Care Enterprise Plus
Ek ücret gerektirmeyen, kapsamlı ve gönül rahatlığı sağlayan bir koruma planı.
Kullanım Alanları
