BiSavunma ARC Ultra Uzun Menzilli Çoklu Sensörlü PTZ Kamera Sistemi — elektro-optik ve termal gözetleme sistemi
EO/IR SENSOR INITIALIZING

ELEKTRO OPTİK & TERMAL KAMERALAR

GÖRÜNMEYENİTESPİT ET

Çok spektralli EO/IR algılama, uzun menzil hedef takibi ve görsel doğrulama için bütünleşik sensör çözümleri.

TEKLİF AL
SENSÖR MİMARİSİ

TEK GÖVDEDE ÇOK SPEKTRUMLU ALGILAMA

VEGA ultra uzun menzilli çoklu sensörlü PTZ platformu; görünür/NIR zoom kamera, soğutmalı/soğutmasız termal çekirdek, LRF lazer mesafe ölçer ve ZLID™ gece aydınlatmasını jiroskop stabilizeli tek bir gövdede birleştirir. Aşağıdaki kesit sistemin iç mimarisini ve her sensörün elektromanyetik spektrumun hangi bandında çalıştığını gösterir.

ÇOKLU SENSÖR GÖVDESİ
VEGA Sistemini İncele

VEGA Ultra Uzun Menzilli Çoklu Sensörlü PTZ Kamera Sistemi

VEGA çoklu sensörlü EO/IR PTZ kamera sisteminin etiketli iç mimarisi — termal, görünür/NIR, LRF, ZLID ve 4K spotter modülleri

Görünür/NIR zoom kamera, termal çekirdek, LRF lazer mesafe ölçer, ZLID™ gece aydınlatması, 4K spotter ve jiroskop/GPS/DMC destekli pan-tilt ünitesi tek gövdede birleşir.

ELEKTROMANYETİK SPEKTRUM

Görünürden LWIR'a: Doğru Bant, Doğru Görev

Elektromanyetik spektrum ve kızılötesi bantları (NIR, SWIR, MWIR, LWIR, VLWIR) atmosferik geçirgenlik eğrisiyle birlikte

Her sensör, atmosferik geçirgenliğin en yüksek olduğu dalga boyu penceresinde çalışacak şekilde seçilir; görünür ve NIR bantları gündüz netliği sağlarken, MWIR ve LWIR sıcaklık farkına dayalı olarak gece, sis ve duman koşullarında tespit imkânı sunar.

ElektroOptik&TermalKameralar

Uzun menzilli PTZ kamera sistemleri, soğutmalı ve soğutmasız termal görüntüleyiciler, lazer mesafe ölçer ve radar entegrasyonu; sınır, liman ve kritik altyapı gözetimi için her hava koşulunda elektro-optik algılama.

Teklif Al

Elektro-optik ve termal algılama sistemleriyle düşük görünürlüklü tehditleri algıla, izle ve tanımla.

  • Çok Spektral İzleme: UV'den uzun dalga IR'a kadar geniş bantta keşif.

  • Uzun Menzil Algılama: Stabilize optikler ve akıllı izleme algoritmaları.

  • Operasyonel Uyumluluk: Araç, kule ve sabit tesisler için modüler entegrasyon.

Satın Alma Rehberi

Uzun Menzilli Termal Kamera ve PTZ Elektro-Optik Sistem Seçim Rehberi

Radar ve RF 'bir şey var' der; termal/optik kamera 'ne olduğunu' gösterir. Çevre güvenliği, sınır gözetleme, liman ve kıyı izleme ile anti-drone görsel teyit için elektro-optik (EO) ve kızılötesi (IR) sistem seçerken dedektör çözünürlüğü, lens odak uzaklığı, soğutmalı/soğutmasız ayrımı ve DRI (tespit-tanıma-teşhis) mesafeleri belirleyicidir. Bu rehber bu kavramları sahaya indirir.

01

Termal kamera nasıl çalışır? Soğutmalı mı, soğutmasız mı?

Termal kameralar 8–14 µm (LWIR) veya 3–5 µm (MWIR) bandında nesnelerin yaydığı ısıyı görüntüler; tamamen karanlıkta, sis ve dumanda çalışır. Soğutmasız (VOx mikrobolometre) LWIR dedektörler ekonomik, bakım gerektirmez ve 3–5 km sınıfı gözetleme için yeterlidir. Soğutmalı MWIR dedektörler (Stirling soğutuculu) çok daha yüksek hassasiyet ve uzun odaklı lenslerle 10–20 km'ye kadar tespit sağlar; sınır, kıyı ve stratejik tesisler için tercih edilir. Bisavunma portföyünde her iki sınıf (HIKMICRO, Vega/Arc/Sentry/Sigma serileri) bulunur.

02

DRI mesafesi ne demek? Johnson kriteri

Üreticiler menzili DRI olarak verir: Tespit (bir hedef var), Tanıma (insan mı araç mı), Teşhis (hangi araç/ne taşıyor). Johnson kriterine göre tespit için hedef üzerinde ~1,5 piksel çifti, tanıma için ~6, teşhis için ~12 çift gerekir. Bu yüzden 'insan tespiti 10 km' yazan bir kamera insanı ancak 3 km'den tanır. Doğru seçim için önce görev tanımlanmalı: perimetre ihlalini fark etmek mi, aracı plakadan tanımak mı, drone'un yük taşıyıp taşımadığını görmek mi?

03

Çözünürlük ve lens: 640×512 mi, 1280×1024 mi?

Dedektör çözünürlüğü (640×512, 1280×1024) ve piksel aralığı (12 µm) ile lens odak uzaklığı (25–300 mm, sürekli zoom) birlikte görüş alanını ve DRI'yi belirler. Uzun odak dar görüş alanı ve uzun menzil verir; geniş alanı taramak için ise kısa odak veya PTZ üzerinde otomatik devriye gerekir. Pratik kural: radar ile birlikte çalışacak kamerada uzun zoom (teyit), bağımsız çalışacak kamerada geniş açı + analitik (tespit) öncelenir.

04

Çift spektrumlu PTZ: termal + görünür ışık

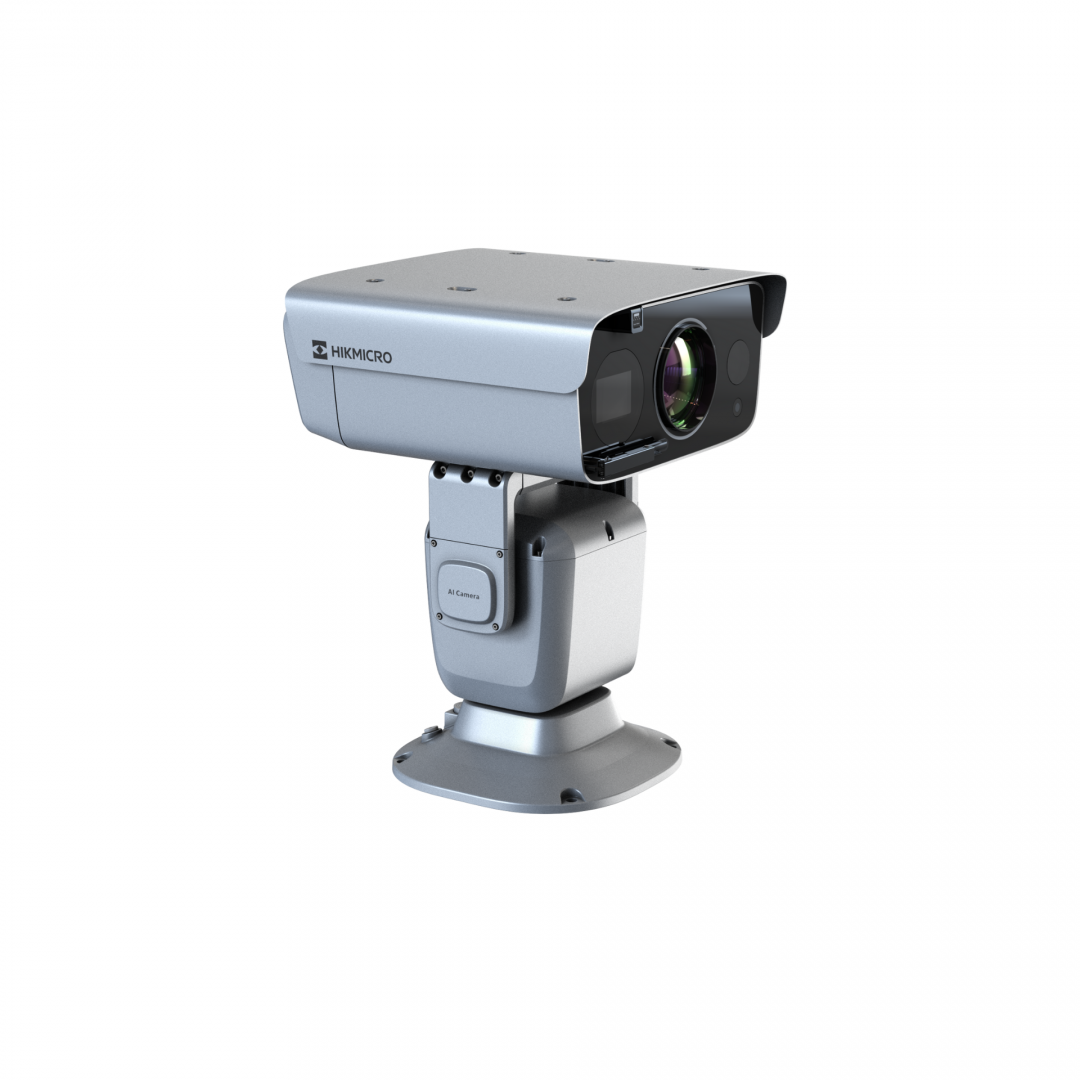

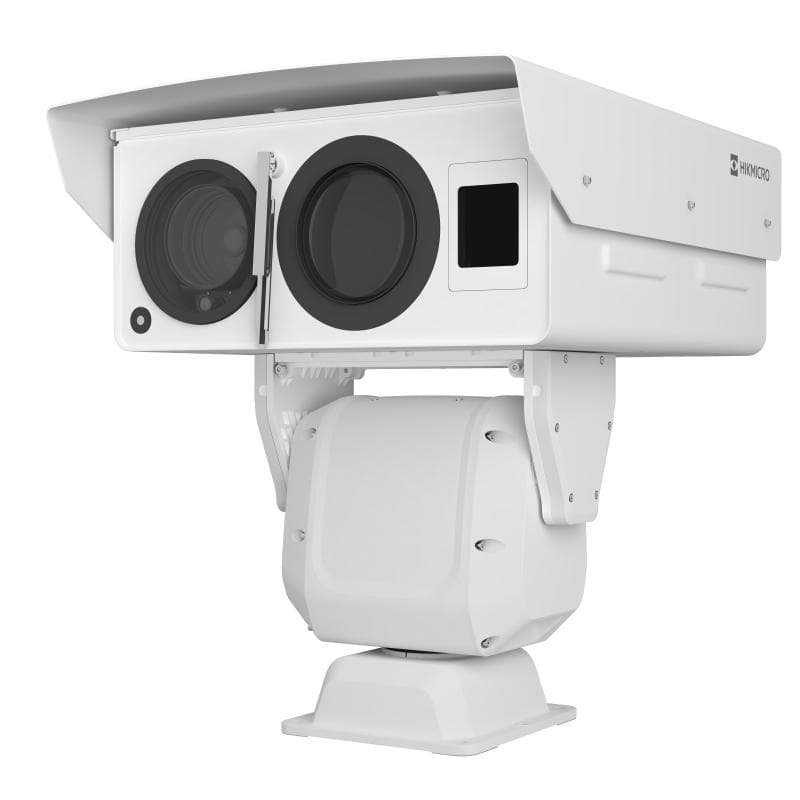

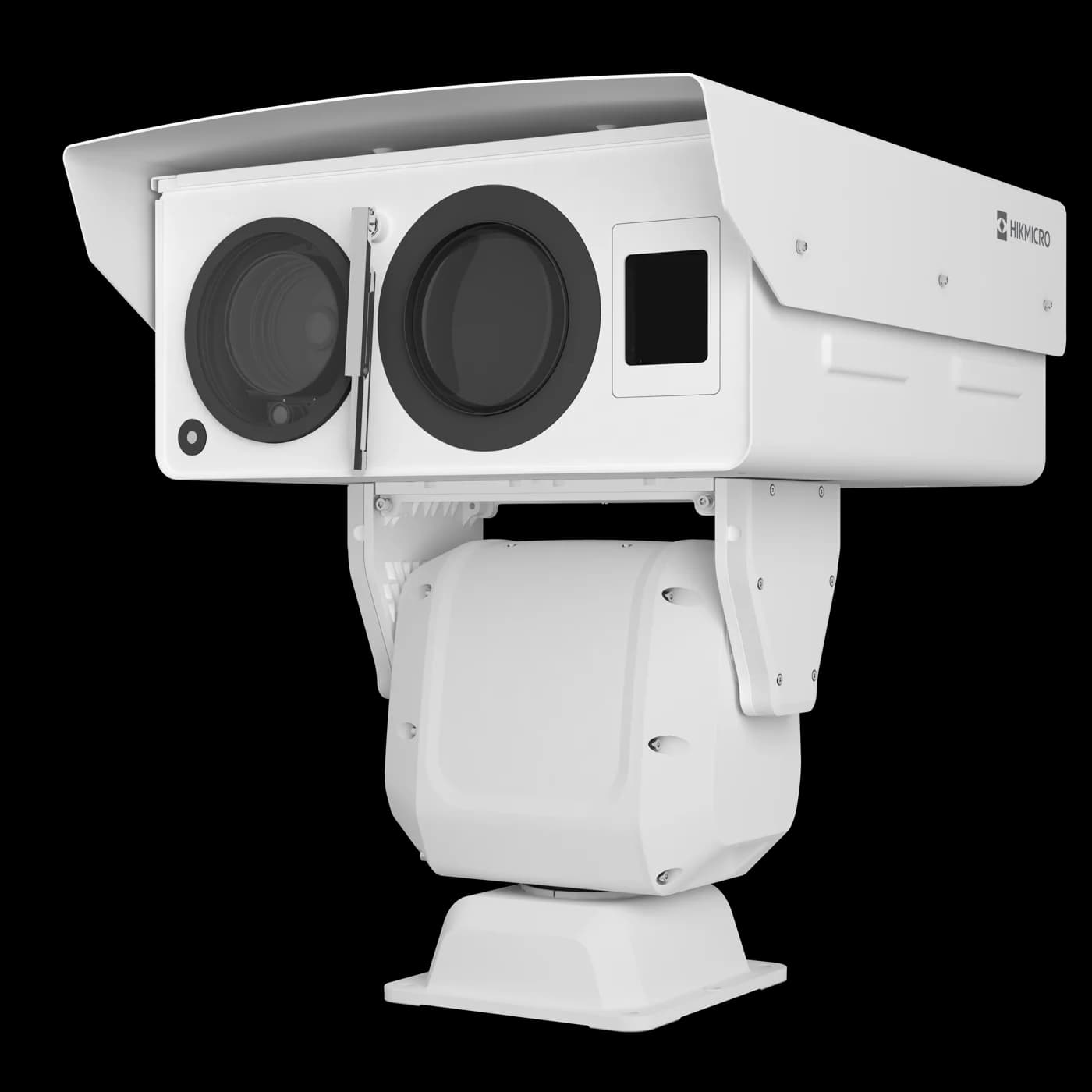

Modern gözetleme platformları termal ve 4K görünür ışık (düşük ışık/NIR) kameraları aynı pan-tilt üzerinde taşır. Gündüz plaka ve yüz detayı optik kameradan, gece ve kötü havada tespit termalden gelir. Lazer mesafe ölçer (LRF) eklendiğinde hedefin koordinatı hesaplanır ve harita üzerinde gösterilir; bu, radar ile kamera arasında çapraz teyit için gereklidir. HIKMICRO TD6368 serisi soğutmalı çift spektrumlu PTZ'ler bu sınıfa örnektir.

05

Video analitiği ve radar entegrasyonu

Kamera üstü yapay zekâ (insan/araç/drone sınıflandırma, çizgi ihlali, bölge koruma) yanlış alarmı azaltır. Radar entegrasyonunda kamera, radar izine otomatik yönelir (slew-to-cue) ve hedefi takip eder (auto-tracking); operatör yalnızca teyit eder. Bu entegrasyonun kalitesi, kamera ve radarın aynı koordinat sistemine kalibre edilmesine bağlıdır; Bisavunma kurulumda bu kalibrasyonu yapar ve kabul testinde doğrular.

06

Saha koşulları: koruma sınıfı, ısıtıcı, bakım

Dış mekân sistemlerinde IP66/IP67 koruma, -40/+60 °C çalışma aralığı, cam ısıtıcı ve silecek, yıldırım/aşırı gerilim koruması ve PoE+/48 V güç planlanmalıdır. Soğutmalı dedektörlerin soğutucu ömrü (MTTF, tipik 20.000+ saat) bakım planına dahil edilmelidir. Deniz kıyısında tuz sisi için korozyon dayanımlı gövde seçilmelidir.

Sıkça Sorulan Sorular

Termal kamera drone'u kaç km'den görür?

Soğutmasız 640×512 ve 75–150 mm lensle Mavic sınıfı drone 1–1,5 km'den tespit edilir; soğutmalı MWIR ve uzun zoom ile 3–5 km mümkündür. Teyit (tanıma) mesafesi bunun yaklaşık üçte biridir.

Soğutmalı kamera her zaman daha mı iyi?

Daha uzun menzil ve hassasiyet sunar ancak daha pahalıdır ve soğutucu bakımı gerektirir. 3–5 km altı görevlerde soğutmasız LWIR genellikle yeterli ve daha ekonomiktir.

Sis ve yağmurda termal çalışır mı?

Termal, görünür ışığa göre sis ve dumanda çok daha iyidir; ancak yoğun sis ve sağanak yağmur menzili ciddi şekilde düşürür. Radar bu koşullarda tamamlayıcı sensördür.

Mevcut VMS'ime bağlanır mı?

ONVIF Profile S/T ve RTSP destekli tüm kameralar Milestone, Genetec, HikCentral vb. VMS'lere bağlanır. Radar yönlendirme için ek entegrasyon modülü gerekebilir.

Hangi lens odak uzaklığı bana uygun?

Korunacak mesafeyi ve görevi (tespit/tanıma/teşhis) bize iletin; DRI hesabı ile lens ve dedektör kombinasyonunu öneriyoruz. EO/Termal Anketi bu bilgileri toplamak için hazırlandı.
