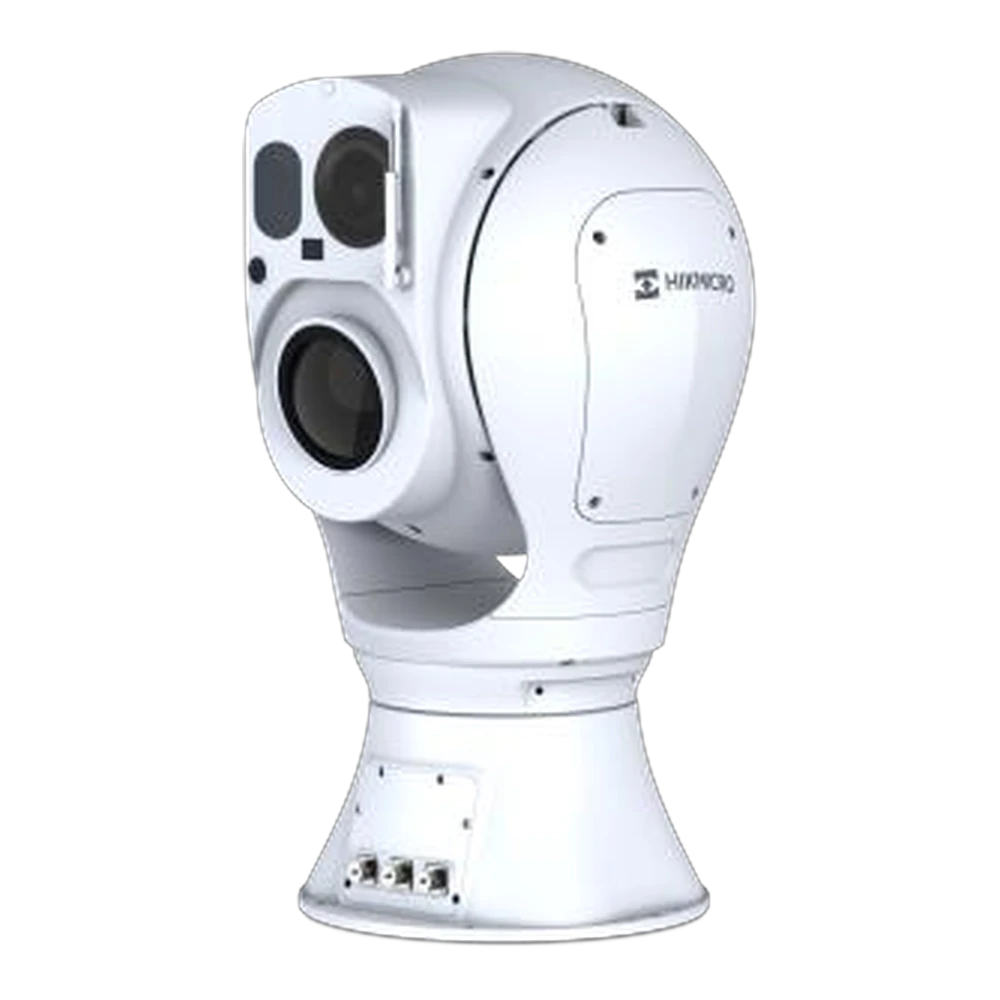

HIKMICRO HM-TD966A-510ZK4FD/T2 Soğutmalı Termal & Optik Çift Spektrumlu Küresel PTZ Kamera
HIKMICROHM-TD966A-510ZK4FD/T2SoğutmalıTermal&OptikÇiftSpektrumluKüreselPTZKamera
HIKMICRO HM-TD966A-510ZK4FD/T2, zorlu ortam koşullarında gece gündüz kesintisiz izleme sağlayan çift spektrumlu soğutmalı termal küresel PTZ kameradır. 21-510mm MCT soğutmalı termal kanalıyla geniş açık alanlar, kıyı ve gemi gözetimi ile havalimanı, liman gibi kritik altyapıların güvenliği için tasarlanmıştır.
640×512 MCT Soğutmalı | NETD≤25mK
21-510mm Termal / 10-1100mm Optik Zoom
24.2km'ye Kadar Gemi Tespiti
1535nm Lazer Mesafe Ölçer (10km)
NEMA-4X Anti-Korozyon
KıyıveKritikTesislerİçin510mmSoğutmalıTermalMenzil
HIKMICRO HM-TD966A-510ZK4FD/T2, geniş açık alanlar, kıyı gemi gözetimi ve havalimanı/liman gibi kritik altyapıların güvenliği için geliştirilmiş çift spektrumlu soğutmalı termal küresel PTZ kameradır. MCT soğutmalı dedektörü ve 21-510mm termal lensi sayesinde pus ve yoğun sis altında bile güvenilir tespit sağlar.
MCT soğutmalı dedektör: sis/yoğun pus altında dahi uzun menzilli tespit
640×512 çözünürlük, 15μm piksel aralığı, NETD≤25mK
Akıllı algoritma tabanlı genişletilmiş menzilli çevre koruma: hat geçişi, izinsiz giriş, bölge girişi ve çıkışı
Termal kanalda hem gemi tespiti hem gemi VCA algoritması desteği
Düşük sıcaklık ortamları için ısıtma ve buz çözme desteği
RS485 üzerinden enlem/boylam hesaplayan harici modül desteği ile koordinat sağlama
Optik PTZ kanalı üzerine eklenen sabit lens ile geniş açılı izleme
Siber güvenlik için dahili TPM2.0 şifreleme modülü
Uzun ömürlü kullanım için 20.000 saat stirling kriyosoğutucu ömrü
NEMA-4X Standardı, anti-korozyon kaplama
Öne Çıkan Özellikler
Termal DedektörMCT Soğutmalı | 640×512 | NETD≤25mK
Termal Lens21-510mm | F4.0
Spektral Aralık3.7μm – 4.8μm
Optik Çözünürlük4MP (2688×1520)
PTZ Optik Lens10-1100mm | F3.0-F11.5
Sabit Optik Lens4mm | F1.0 (geniş açı)
Lazer Mesafe Ölçer1535nm | 100m-10km | ±5m doğruluk
PTZ Hareket360° Pan | -45°/+45° Tilt
Ön Ayarlar300 preset (273 yapılandırılabilir) | 8 devriye | 4 örüntü tarama
Gemi Tespit Menzili24.2km'ye kadar (20×5m gemi)
İnsan Tespit Menzili13.3km (1.8×0.5m insan)
KorumaIP67 | NEMA-4X | TVS 6000V
Çalışma Sıcaklığı-40°C ile +60°C arası
AğırlıkYaklaşık 100kg
Termal Modül
| Özellik | Değer |
|---|---|
| Görüntü Sensörü | MCT Soğutmalı Odak Düzlemi Dizisi |
| Çözünürlük | 640 x 512 |
| Piksel Aralığı | 15 μm |
| NETD | 25 mK veya altı (@25°C, F#=4.0) |
| Odak Uzaklığı | 21 – 510 mm |
| Odaklama Modu | Motorlu zoom, motorlu odak, otomatik odak (10m'den sonsuza, tüm sıcaklık aralığında net) |
| IFOV | 0.0294 ~ 0.682 mrad |
| Diyafram | F4.0 |
| Görüş Alanı | Geniş: 25.1°×20.0°(Y×D); Tele: 1.08°×0.86°(Y×D) |
| Dijital Zoom | x2, x4, x8 |
| Spektral Aralık | 3.7 μm – 4.8 μm |
| MRTD | ≤250mK (25°C) |
| Başlangıç Süresi | ≤7 dakika 30 saniye (25°C altında) |
Optik Modül
| Özellik | Değer |
|---|---|
| Görüntü Sensörü | 1/1.8" Progresif Taramalı CMOS |
| Çözünürlük | 2688 × 1520, 4 MP |
| Min. Aydınlatma (Sabit Lens) | Renkli: 0.0005 Lux @(F1.0, AGC Açık) |
| Min. Aydınlatma (PTZ Lens) | Renkli: 0.002 Lux @(F3.05, AGC Açık); S/B: 0.0002 Lux @(F3.05, AGC Açık) |
| Görüş Alanı (Sabit Lens) | 89.46°(Y) 47.92°(D) |
| Görüş Alanı (PTZ Lens) | 29.89°(Y) 17.3°(D) – 0.42°(Y) 0.23°(D) |
| Odak Uzaklığı (Sabit Lens) | 4mm |
| Odak Uzaklığı (PTZ Lens) | 10-1100mm |
| Diyafram (Sabit Lens) | F1.0 |
| Diyafram (PTZ Lens) | F3.0-F11.5 |
| Dijital Zoom | x2, x4, x8, x16 |
| Enstantane Hızı | 1sn – 1/30.000sn |
| WDR | 120 dB |
| Optik Sis Giderme | PTZ lensinde destekleniyor |
| Odaklama Modu | PTZ lens: yarı otomatik/manuel |
Görüntü Efekti
| Özellik | Değer |
|---|---|
| Görüntü Sabitleme | Optik kanal: Optik Görüntü Sabitleme (OIS); Termal kanal: EIS |
PTZ
| Özellik | Değer |
|---|---|
| Hareket Aralığı | Pan: 360° sürekli döner; Tilt: -45° ile +45° arası |
| Pan Hızı | Ayarlanabilir, 0.01°/sn – 120°/sn; Ön ayar hızı: 120°/sn |
| Tilt Hızı | Ayarlanabilir, 0.01°/sn – 80°/sn; Ön ayar hızı: 80°/sn |
| Orantılı Zoom | Var |
| Ön Ayarlar (Preset) | Toplam 300, 273'ü yapılandırılabilir |
| Devriye Tarama | 8; devriye başına 256 ön ayara kadar |
| Örüntü Tarama | 4; örüntü başına 10 dakikadan fazla |
| Güç Kesintisinde Hafıza | Var |
| Bekleme Modu (Park) | Ön Ayar/Örüntü Tarama/Devriye Tarama/Otomatik Tarama/Tilt Tarama/Rastgele Tarama/Çerçeve Tarama/Panorama Tarama |
| PT Durumu | Açık/Kapalı |
| Zamanlanmış Görev | Ön Ayar/Örüntü Tarama/Devriye Tarama/Otomatik Tarama/Tilt Tarama/Rastgele Tarama/Çerçeve Tarama/Panorama Tarama/Dome Yeniden Başlatma/Dome Ayarlama/Yardımcı Çıkış |
| İvmelenme | 120°/sn² |
Video ve Ses
| Özellik | Değer |
|---|---|
| Ana Akış | Optik kanal — 50 Hz: 25 fps (2688×1520, 1920×1080, 1280×960, 1280×720); 60 Hz: 30 fps (aynı çözünürlükler) | Termal kanal — 50 fps (1920×1080, 1280×960, 1280×720, 704×576, 640×512, 384×288) |
| Alt Akış | Optik kanal — 50 Hz: 25 fps (704×576, 352×288); 60 Hz: 30 fps (aynı çözünürlükler) | Termal kanal — 25 fps (704×576, 640×512, 384×288) |
| Video Sıkıştırma | Ana akış: H.265/H.264 | Alt akış: H.265/H.264/MJPEG |
| Ses Sıkıştırma | G722.1/G.711ulaw/G.711alaw/MP2L2/G.726/AAC/PCM |
Ağ
| Özellik | Değer |
|---|---|
| Protokoller | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE |
| Ağ Depolama | MicroSD/SDHC/SDXC (1TB'a kadar) yerel depolama; NAS (NFS, SMB/CIFS); otomatik ağ telafisi (ANR) |
| API | ISAPI, ISUP, OTAP, Modbus TCP, HIKVISION SDK, ONVIF (Profile S, G, T, M) |
| Eşzamanlı Canlı İzleme | 20 kanala kadar |
| Kullanıcı/Host Seviyesi | 32 kullanıcıya kadar; 3 seviye: Yönetici, Operatör, Kullanıcı |
| Güvenlik | Kullanıcı kimlik doğrulama (ID/Şifre), MAC adresi bağlama, HTTPS şifreleme, IEEE 802.1x (EAP-MD5, EAP-TLS), erişim kontrolü, IP filtreleme, TLS1.3 |
| İstemci | iVMS-4200, Hik-Connect, Hik-Central |
| Web Tarayıcı | Canlı izleme (eklentili): IE 11; Canlı izleme (eklentisiz): Chrome 91+, Firefox 88+, Safari 13+ |
Arayüz
| Özellik | Değer |
|---|---|
| Alarm Girişi | 2 kanal giriş (0-5 VDC) |
| Alarm Çıkışı | 2 kanal röle çıkışı, yapılandırılabilir tepki eylemleri |
| Alarm Eylemi | Ön Ayar/Devriye Tarama/Örüntü Tarama/SD Kart Kayıt/Röle Çıkışı/Akıllı Yakalama/FTP Yükleme/E-posta Bağlantısı |
| Ses Girişi | 3.5mm Mic in/Line in; Hat girişi: 2-2.4V[p-p], çıkış empedansı 1KΩ±%10 |
| Ses Çıkışı | Doğrusal seviye; Empedans: 600Ω |
| İletişim Arayüzü | 1× RJ45 10M/100M kendinden uyarlamalı Ethernet; 1× RS-485 |
| Sıfırlama Tuşu | Anakart üzerinde 1 adet reset butonu |
Genel
| Özellik | Değer |
|---|---|
| Menü Dili | 32 dil: İngilizce, Rusça, Estonca, Bulgarca, Macarca, Yunanca, Almanca, İtalyanca, Çekçe, Slovakça, Fransızca, Lehçe, Felemenkçe, Portekizce, İspanyolca, Rumence, Danca, İsveççe, Norveççe, Fince, Hırvatça, Slovence, Sırpça, Türkçe, Korece, Geleneksel Çince, Tayca, Vietnamca, Japonca, Letonca, Litvanca, Portekizce (Brezilya) |
| Güç Kaynağı | Geniş giriş AC110~AC305V, 50/60Hz; DC48V ±%20 |
| Güç Tüketimi | ≤180W; ≤460W (buz çözme ısıtması açık) |
| Çalışma Sıcaklığı/Nemi | -40°C ile 60°C arası; Nem: %95 veya altı (yoğuşmasız) |
| Silecek | Manuel, Zamanlanmış ve Akıllı Silecek |
| Koruma Seviyesi | IP67 Standardı; TVS 6000V yıldırım koruması, dalgalanma ve gerilim geçişi koruması |
| Boyutlar | 578.3mm × 571mm × 955.7mm (22.8" × 22.5" × 37.6") |
| Ağırlık | Yaklaşık 100kg (220.46 lb) |
Lazer
| Özellik | Değer |
|---|---|
| Lazer Mesafe Ölçer Dalga Boyu | 1535nm (göz için güvenli) |
| Etkin Mesafe | 100m ~ 10km |
| Doğruluk | ±5m |
DORI Tablosu / Tespit Menzili
| Hedef Tipi | Tespit Menzili | Tanıma Menzili | Kimlik Tespiti Menzili |
|---|---|---|---|
| İnsan (1.8×0.5m) | 13.3km | 3.9km | 2.7km |
| Araç (2.3×2.3m) | 17.5km | 8.3km | 5.9km |
| Gemi (10×5m) | 23.1km | 16.8km | 12.2km |
| Gemi (20×5m) | 24.2km | 20.8km | 18.3km |
Onaylar
| Kategori | Standart |
|---|---|
| EMC | CE-EMC (EN 55032:2015, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN50130-4:2011+A1:2014) |
| Güvenlik | CB: IEC 62368-1:2014+A11; CE-LVD: EN 62368-1:2014/A11:2017 |
| Çevre | CE-RoHS: 2011/65/EU |
| Koruma | IP67: IEC 60529-2013 |
| Anti-Korozyon Koruması | NEMA 4X (NEMA 250-2018); C5-ISO 12944-6:1998 C5 Medium & ISO 7253:1996 & ISO 6270-2:2017 |
Kullanım Alanları
Kıyı hattı, liman ve karasuları gözetiminde uzun menzilli gemi tespiti ve takibi
Havalimanları ve kritik altyapılarda 7/24 çevre güvenliği
Sisli, puslu veya düşük görüş koşullarında kesintisiz tespit (MCT soğutmalı dedektör)
Soğuk iklim bölgelerinde ısıtma/buz çözme desteğiyle kesintisiz operasyon
RS485 harici konumlandırma modülü ile hedef koordinatı gerektiren kurulumlar
Sınır güvenliği ve geniş açık alan devriye operasyonlarında uzun menzilli hat geçişi/bölge ihlali tespiti
